M4 East Crane»
— сбалансированная сборка под 0,32 шар.
Описание проекта
Этот проект начинался с полностью стоковой M4 East Crane. Задача от клиента была сформулирована достаточно четко: получить надежный и отзывчивый привод для уверенной работы шаром 0,32 г на дистанциях 50–60 метров, сохранив дульную энергию в диапазоне 2–2,2 Дж и умеренную скорострельность около 900-1000 выстрелов в минуту.
Основной акцент при сборке сделали не на максимальных цифрах, а на балансе между мощностью, скоростью реакции, стабильностью и ресурсом механики.

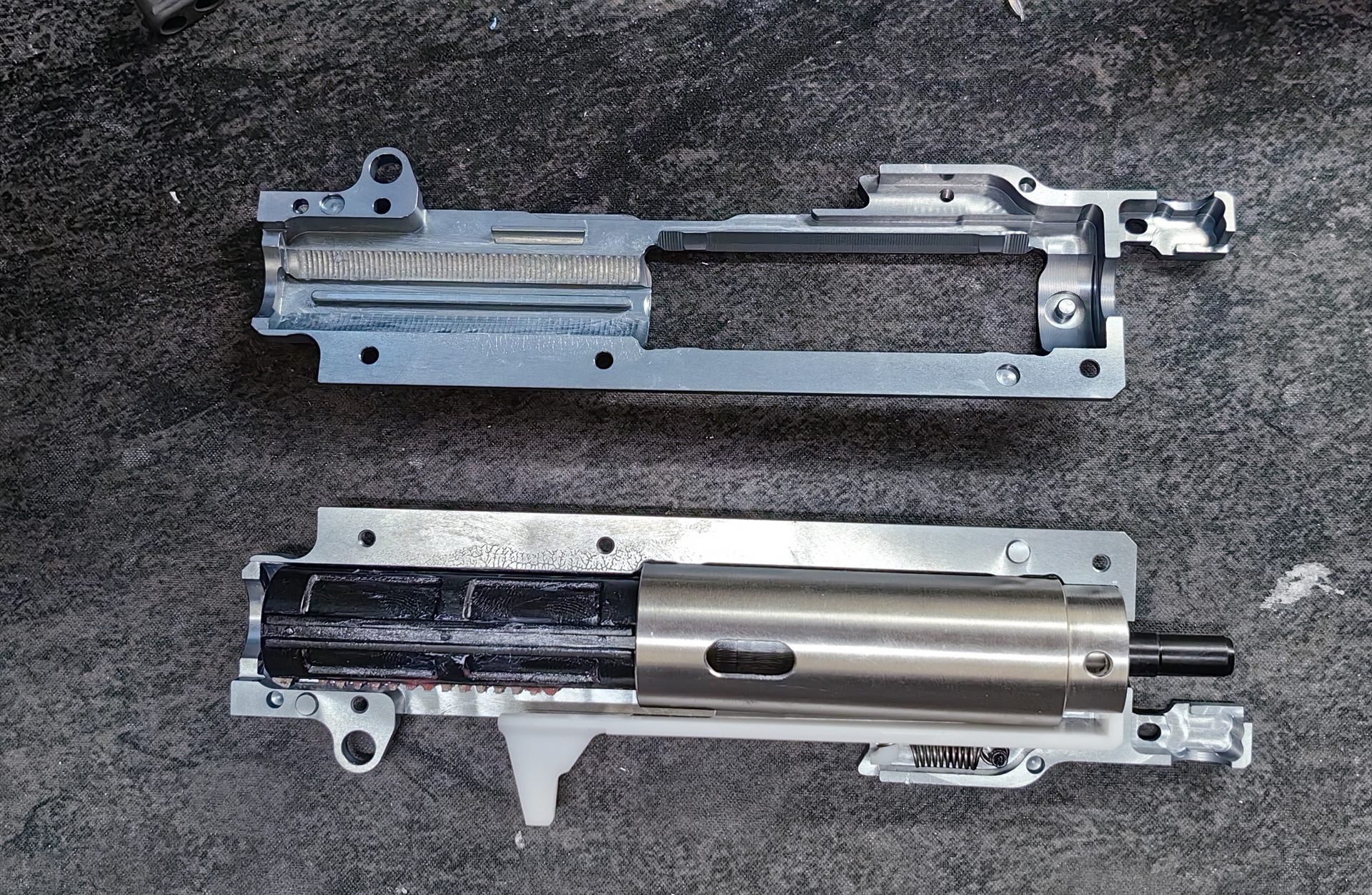

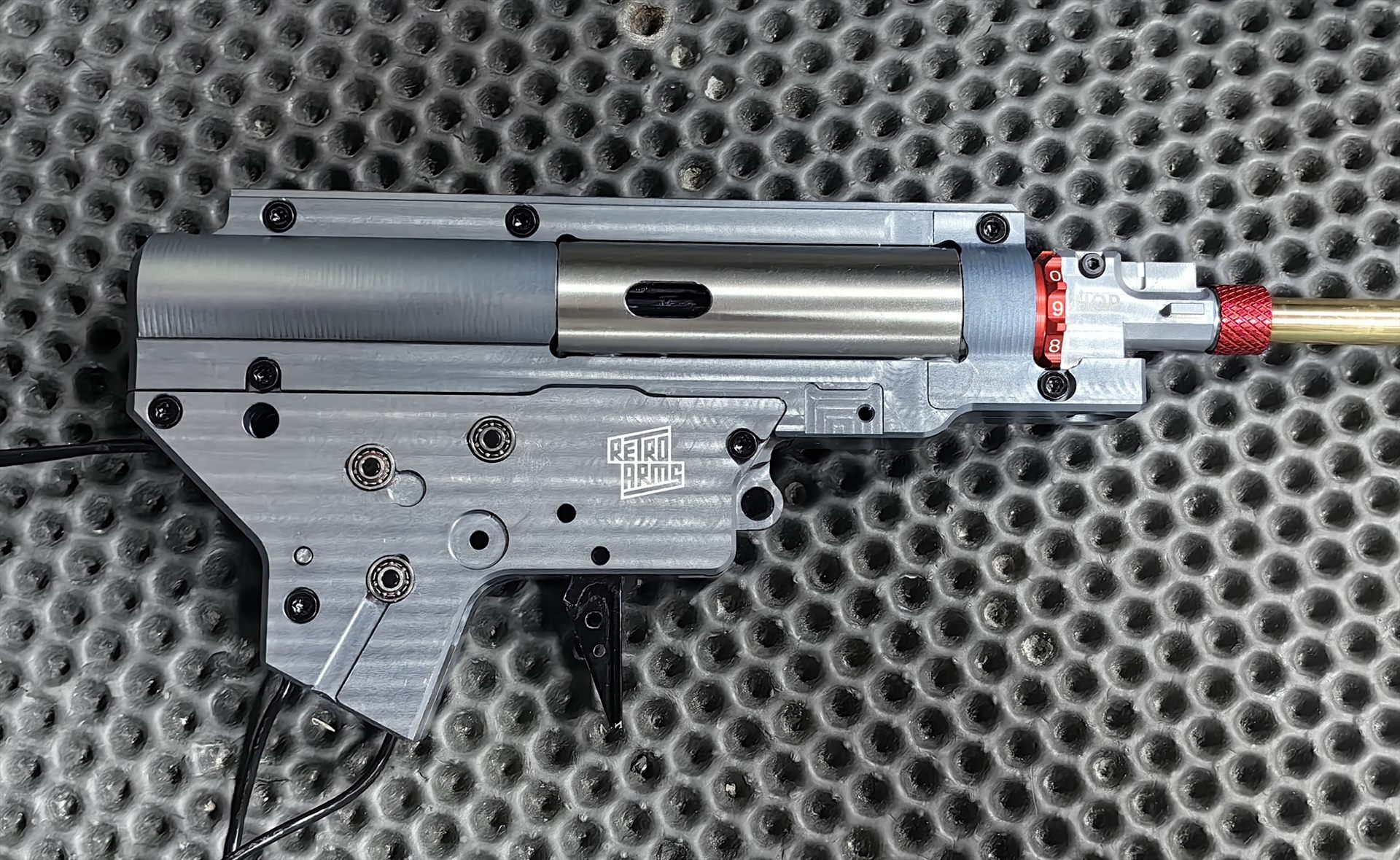

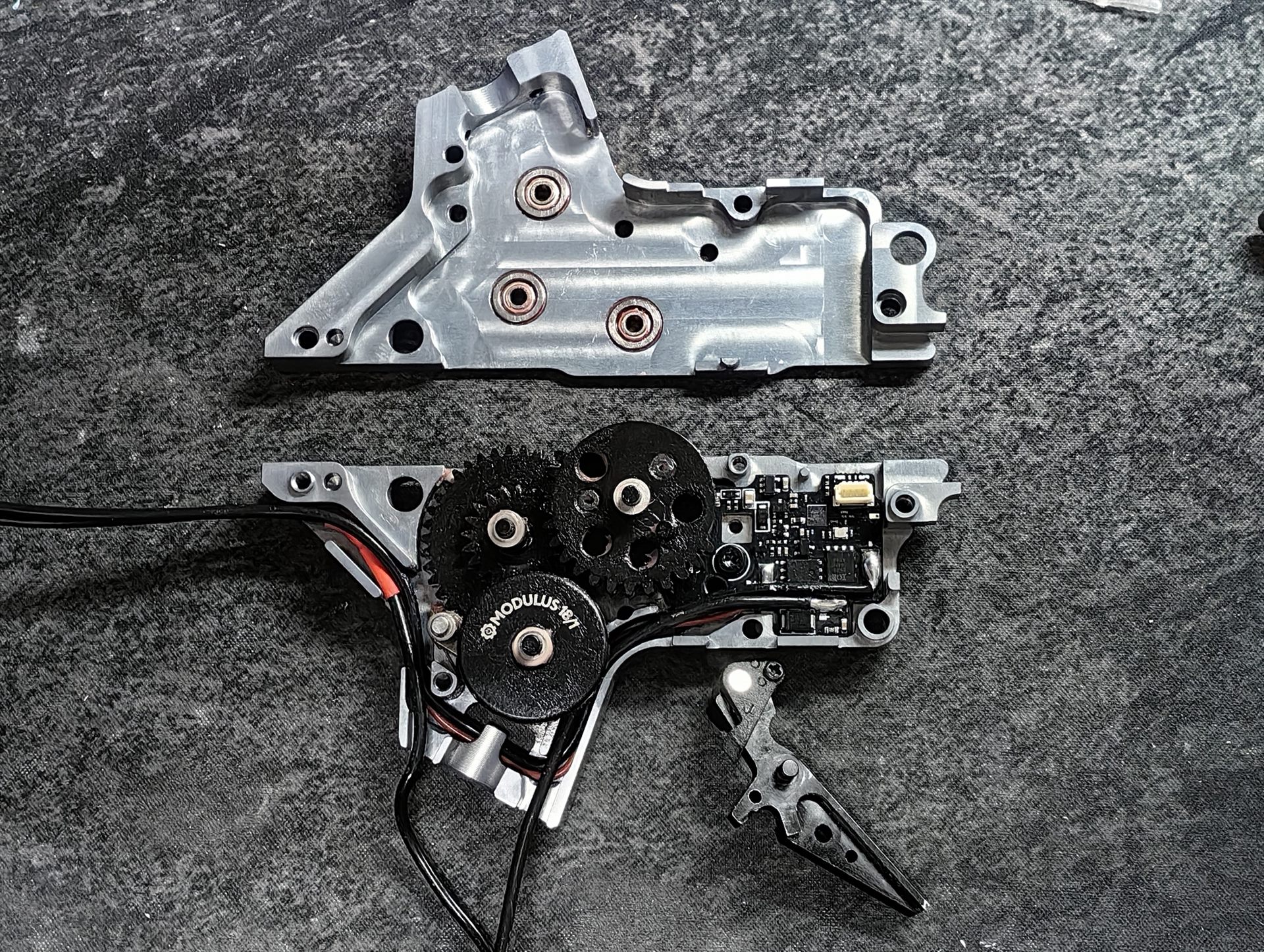

Основой обновленного гирбокса стали фрезерованные стенки Retro Arms. В трансмиссию установили стальные шестерни Solink, а цилиндро - поршневую построили на поршне Retro Arms, голове поршня HC и стальной голове цилиндра Guarder.
Нозл был индивидуально отфрезерован из POM, что позволило точно подогнать его под конфигурацию привода и добиться стабильной работы компрессионного узла.
За управление приводом отвечает ARM-V Desire V2 BT. Возможность тонкой настройки предвзвода пружины позволила значительно сократить время между нажатием на спусковой крючок и самим выстрелом. В сочетании с мощным мотором 22 TPA удалось получить задержку выстрела всего 13 мс.
При этом мы намеренно не гнались за высокой скорострельностью - согласно техническому заданию клиента привод был настроен примерно на 900-1000 выстрелов в минуту. В результате получилась быстрая реакция на спуск без превращения привода в лазерган.

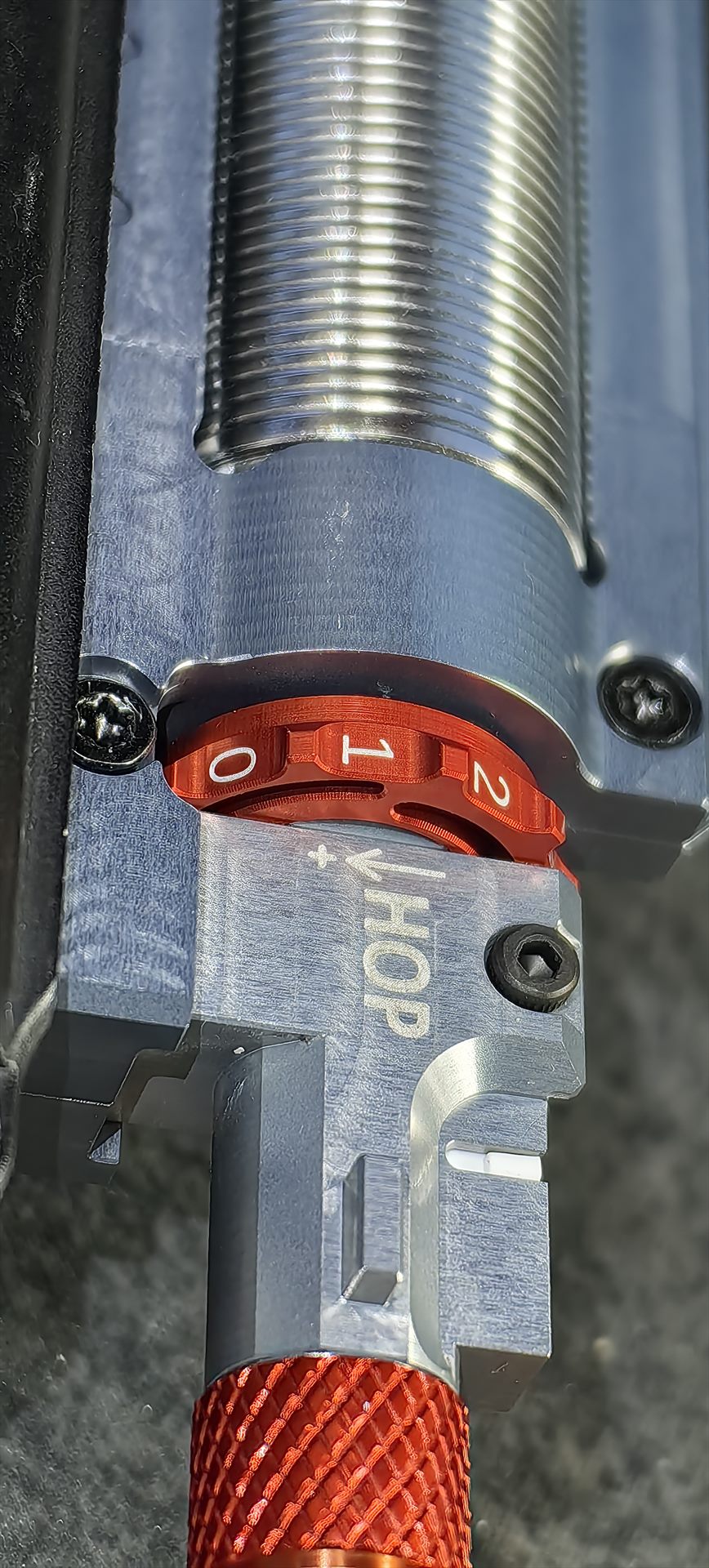

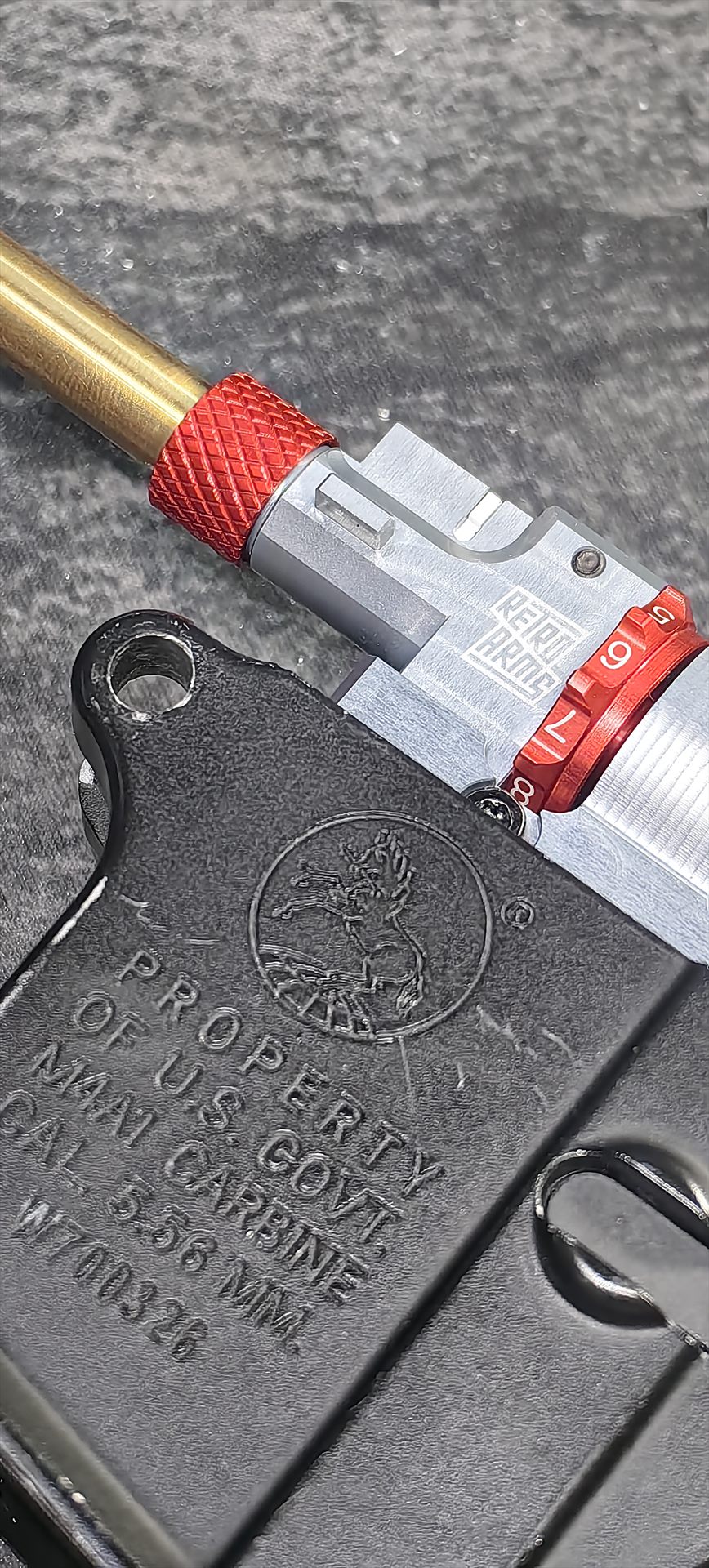

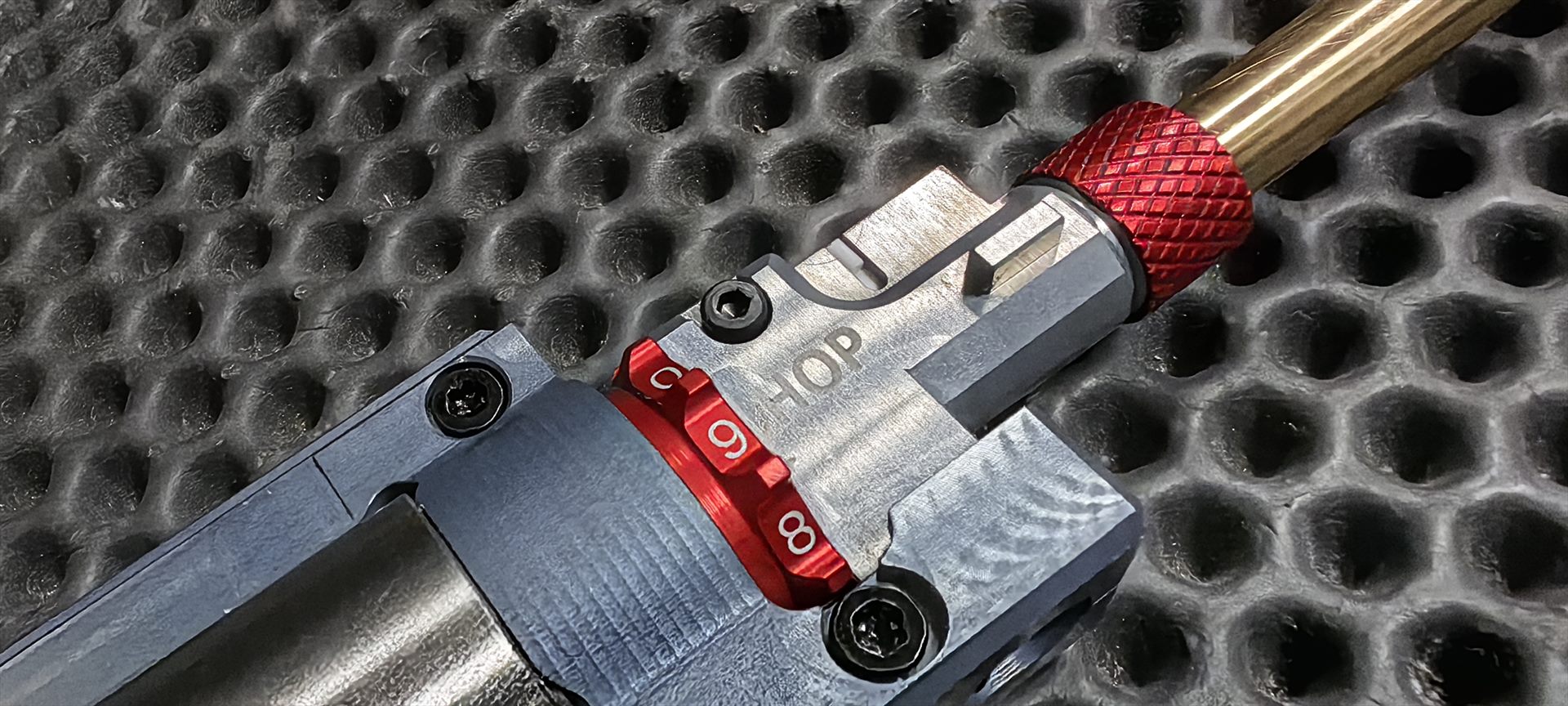

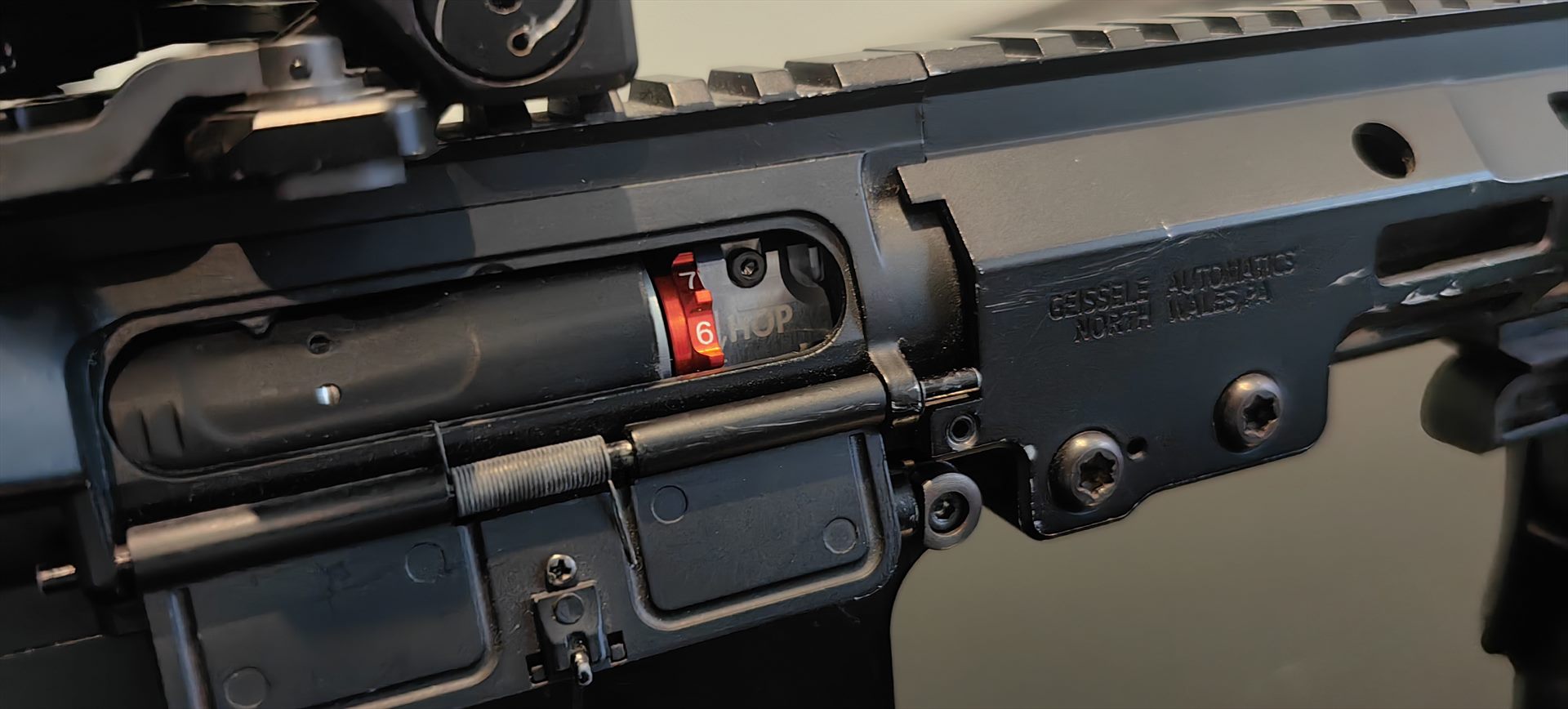

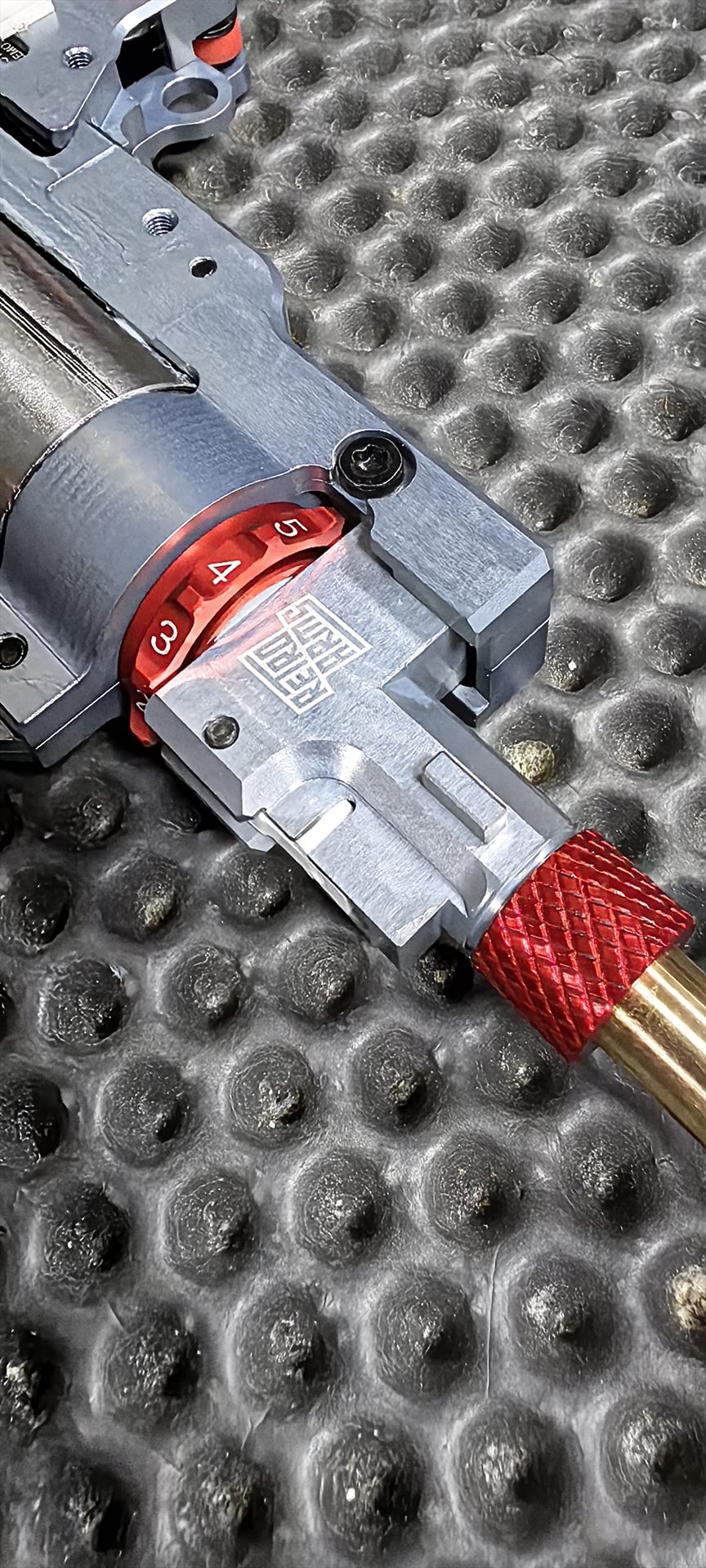

Камеру хоп-ап использовали Retro Arms, в сочетании с латунным стволиком Prometheus 6.05 × 363 мм и резинкой G&G, мы получили отличную настильность, кучность и дальность. Конфигурация настраивалась непосредственно под 0,32 г, поскольку одним из главных требований клиента была уверенная работа на дистанции более 50 метров.
Выполненые работы
- полная сборка гирбокса;
- установка качественных шестерен;
- установка качественных подшипников;
- изготовление и замена нозла на POM;
- установка стволика Prometheus 6.05 × 363 мм;
- фрезеровка окна стволика;
- сборка и установка мотора 22 tpa;
- устранение люфтов и проблем с соосностью;
- установка пластиковой головы поршня;
- установка мягкого демпфера на голове цилиндра;
- финальная настройка и тестирование.

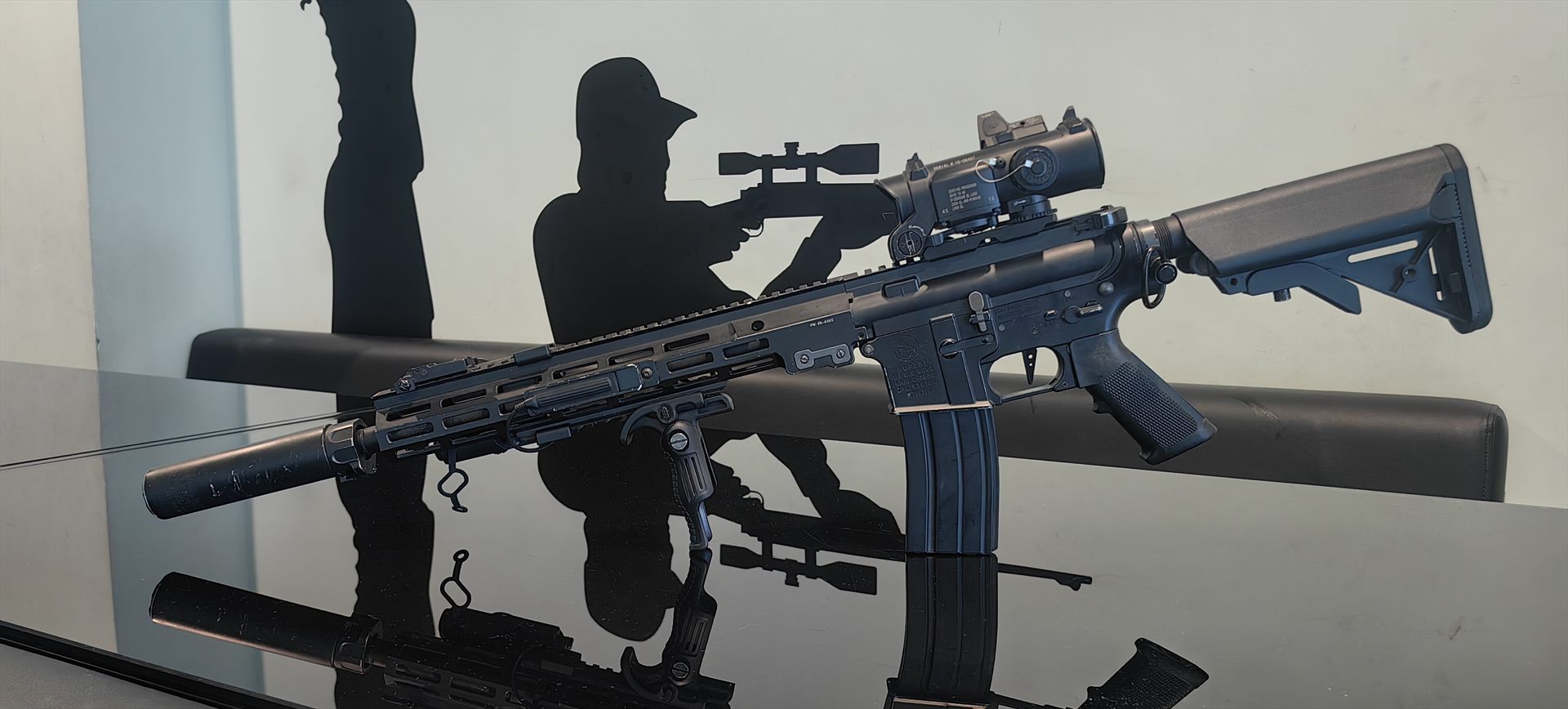

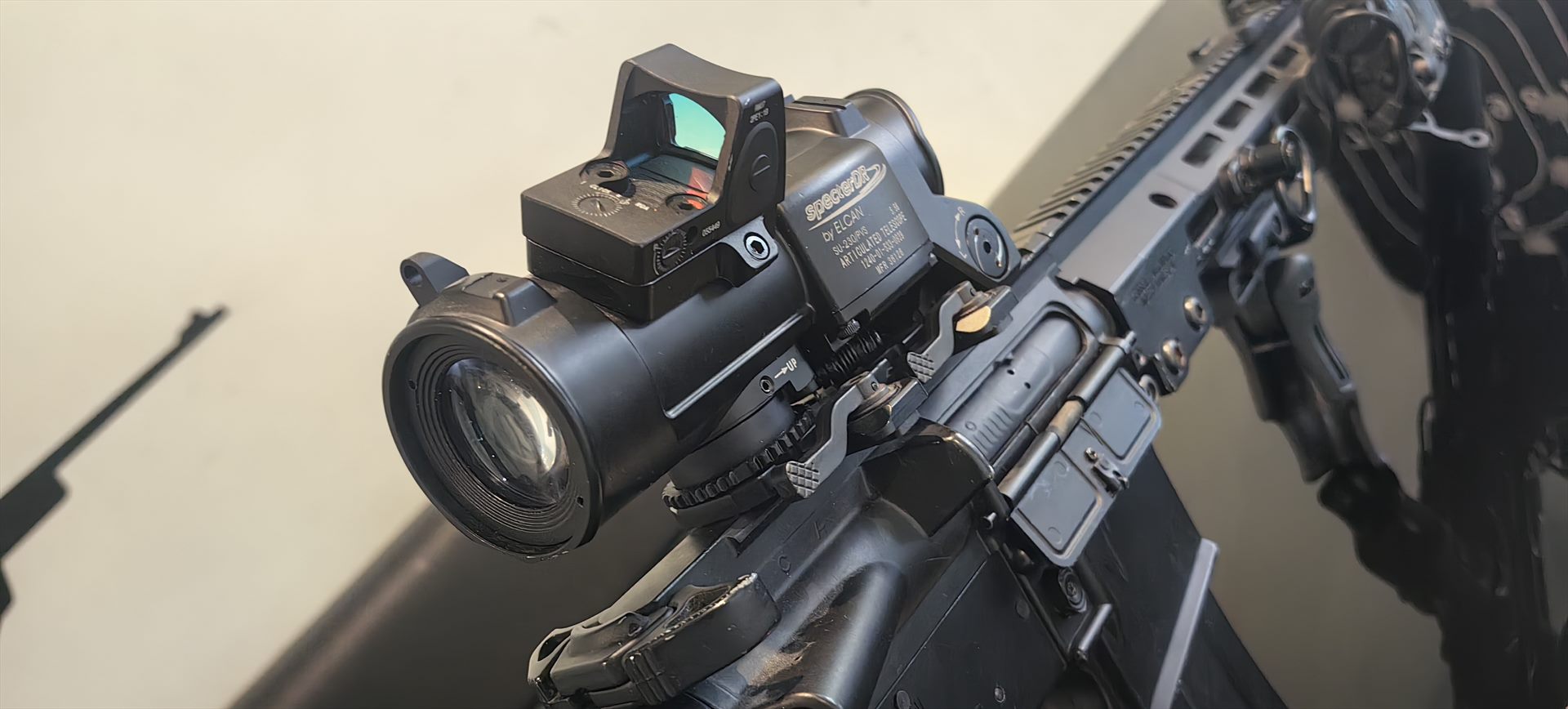

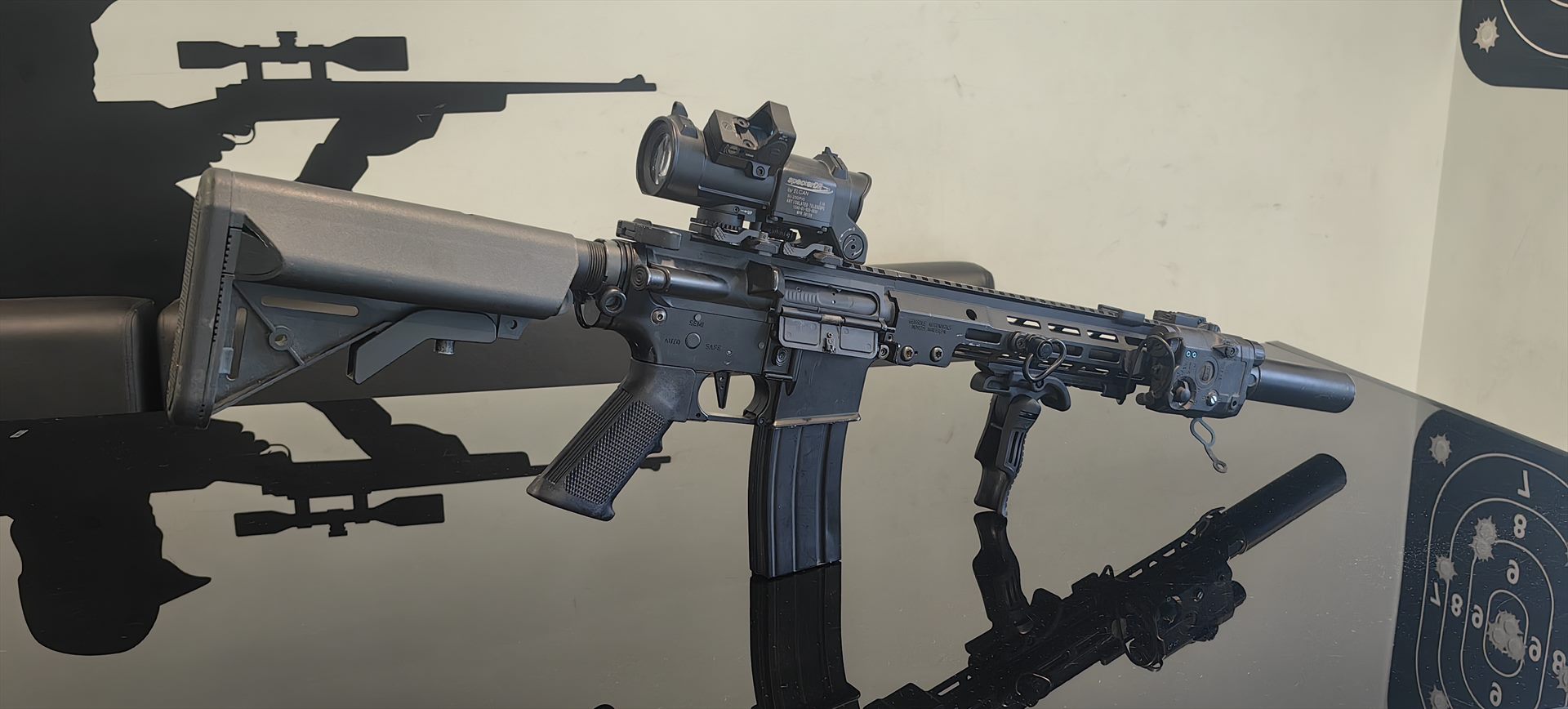

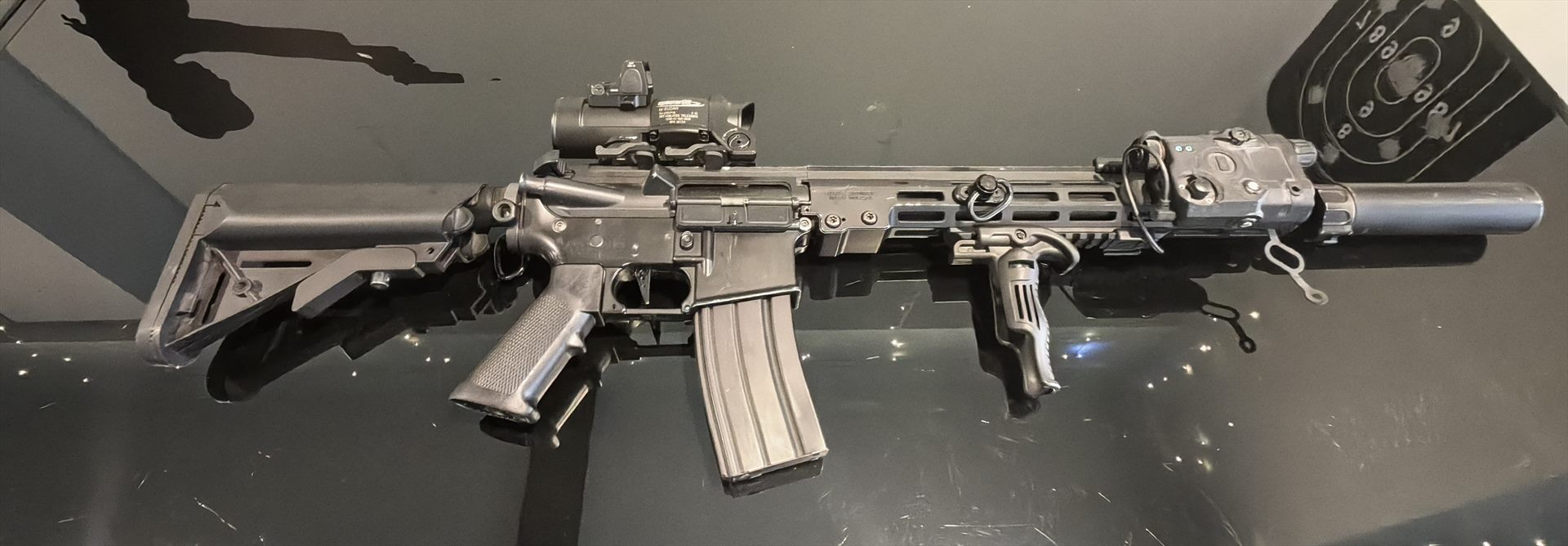

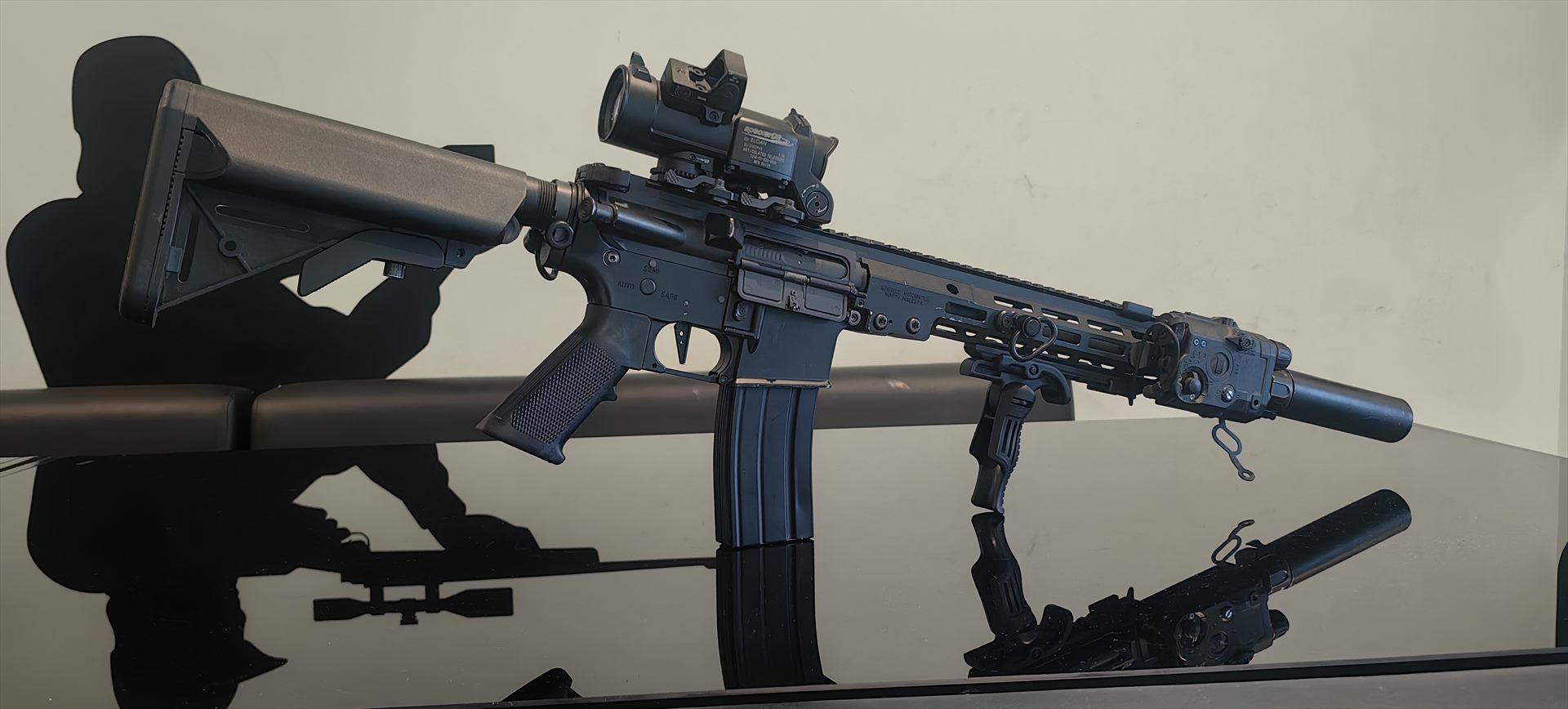

Галерея проекта
Результат

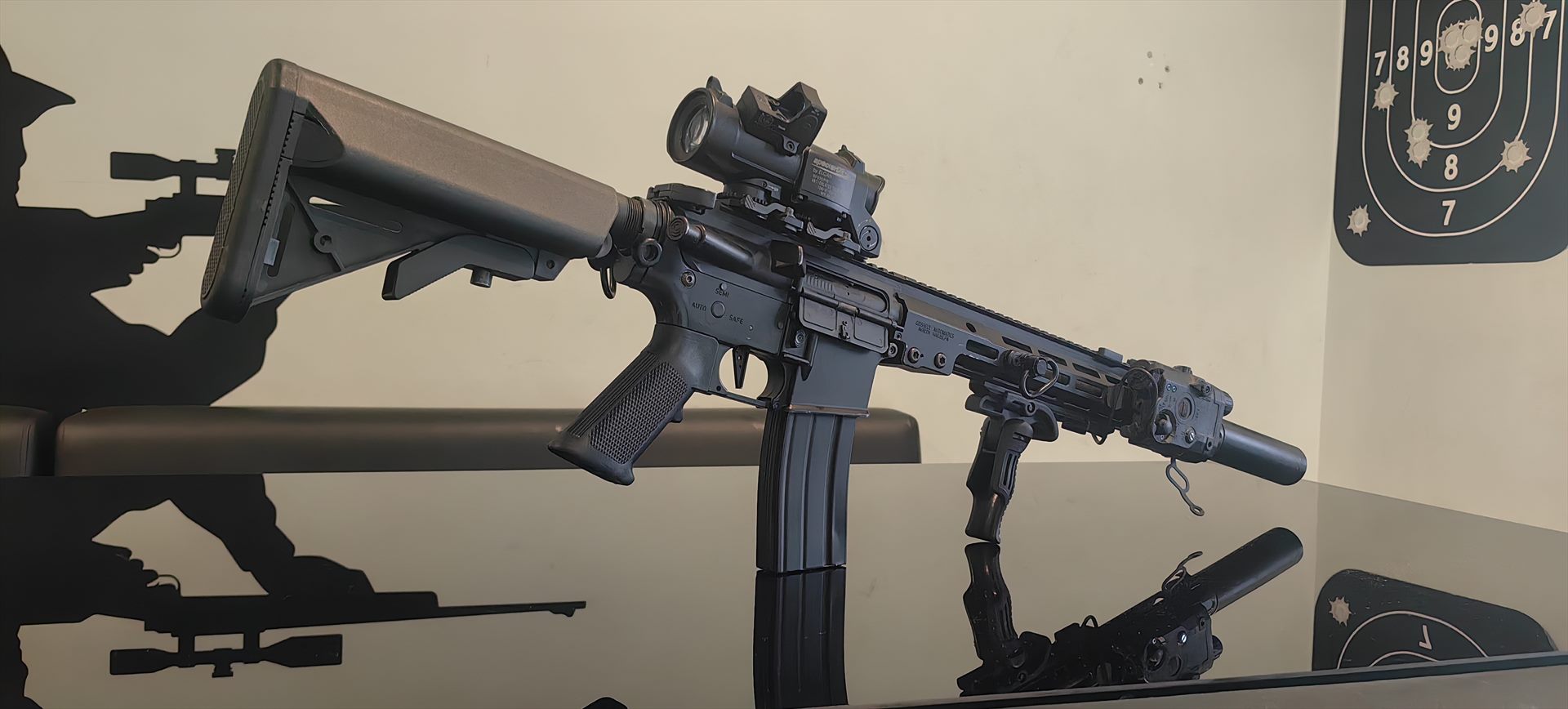

После окончательной сборки и настройки получили именно тот характер привода, который закладывался в техническое задание: мощный, но не избыточно скоростной; быстрый по реакции, но при этом тихий и сбалансированный.
Контрольный отстрел на 55 метрах подтвердил результат: привод уверенно поражает грудную фигуру шаром 0,32 г.
В итоге из стандартной M4 East Crane получилась хорошо настроенная рабочая система, где характеристики не существуют сами по себе: механика, электроника и Hop-Up работают как единое целое. Без погони за экстремальными показателями - только быстрый отклик, предсказуемый выстрел и уверенная работа на требуемой дистанции.
